2012年9月16日

假日DIY*工作桌性能提升


第一階段的鋸台工作桌完工後,
發現了幾個缺點,
導致功能性侷限在工作桌,

最近找了幾個假日,
好好地把工作桌的性能提升。

原來的桌板過度重視強度,用了六分板加四分板,
導致鋸片的高度僅約2cm,
這次性能提升就把四分板拆除,
讓鋸切厚度達到3.5cm。
鋸台工作桌原型。

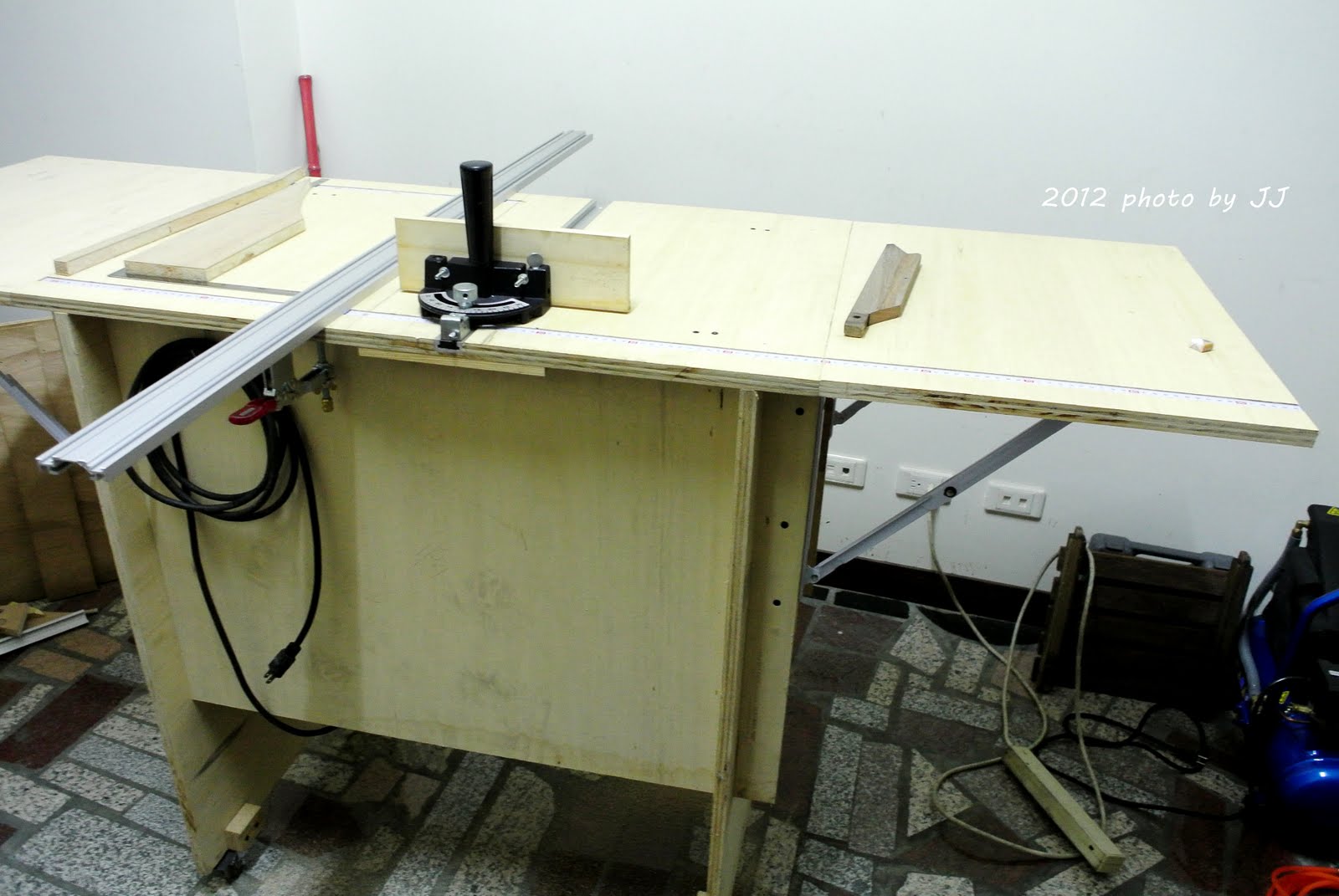

性能提升版的工作桌。

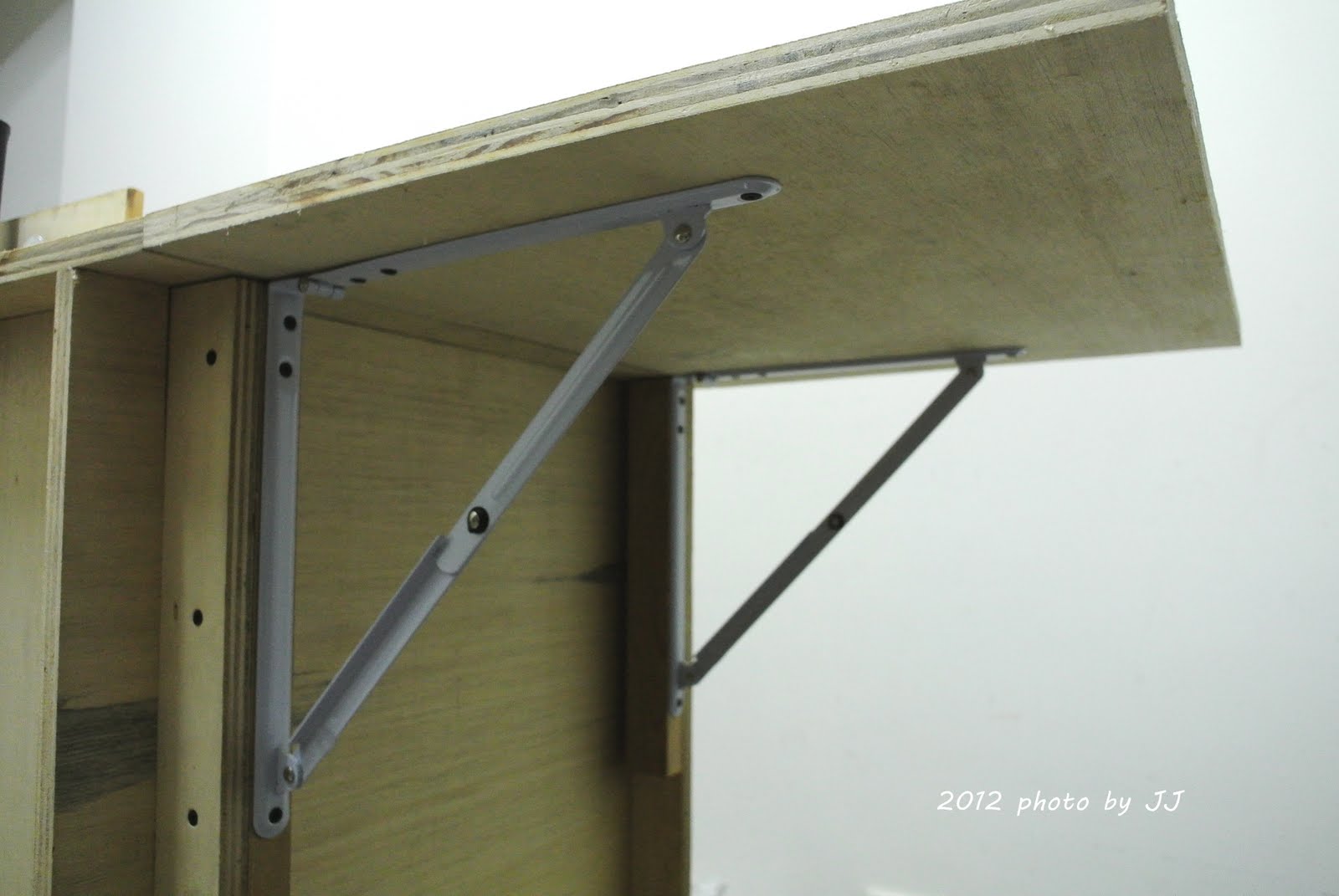

兩側各加上折疊板,顧及收納方便,
也增加台面工作方便性,
鋸切長形木片會更穩定。
好鄰居情意相借車庫:)

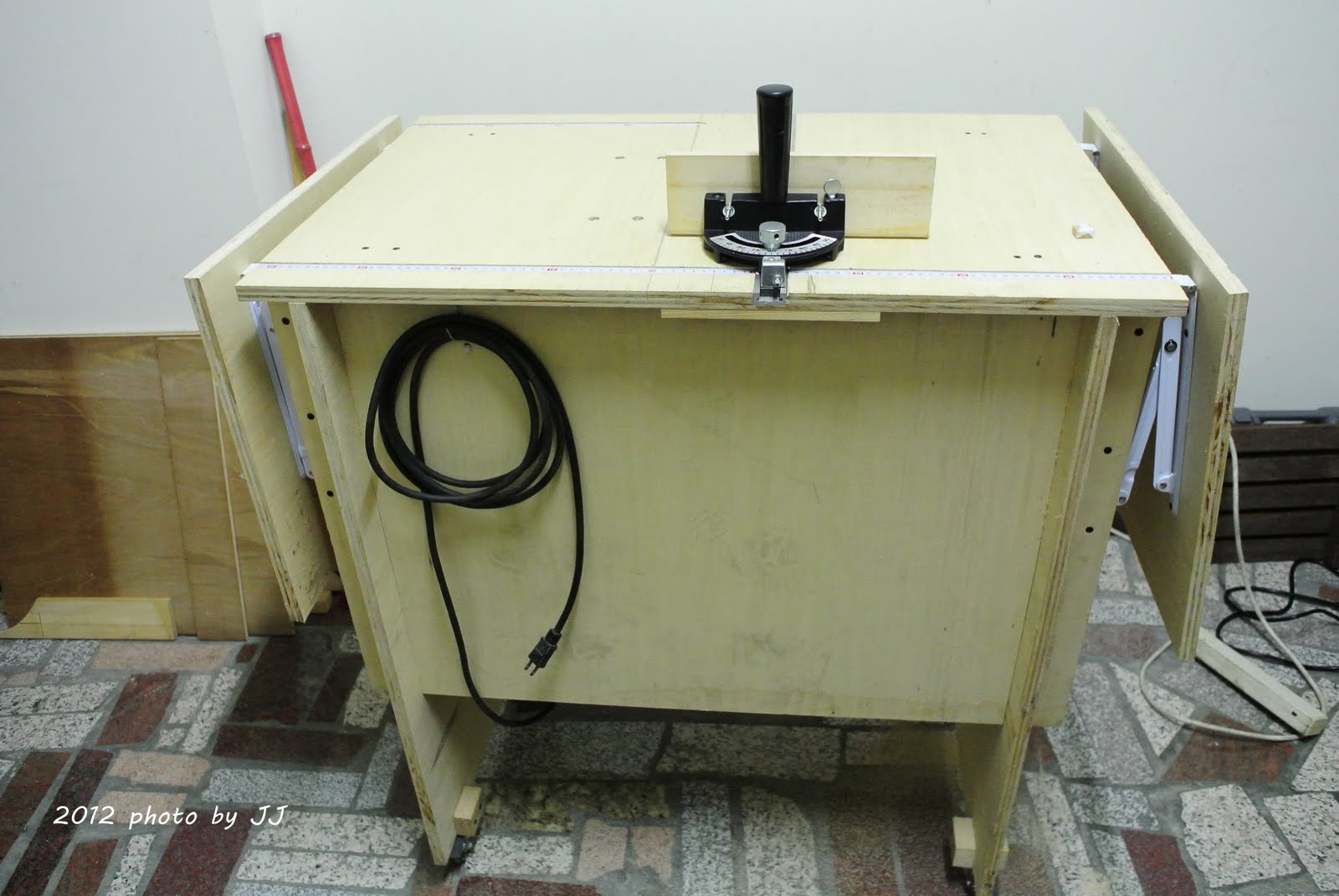

以後工作桌應該不必老是拆拆裝裝,
只要移動至角落,收納整齊即可,

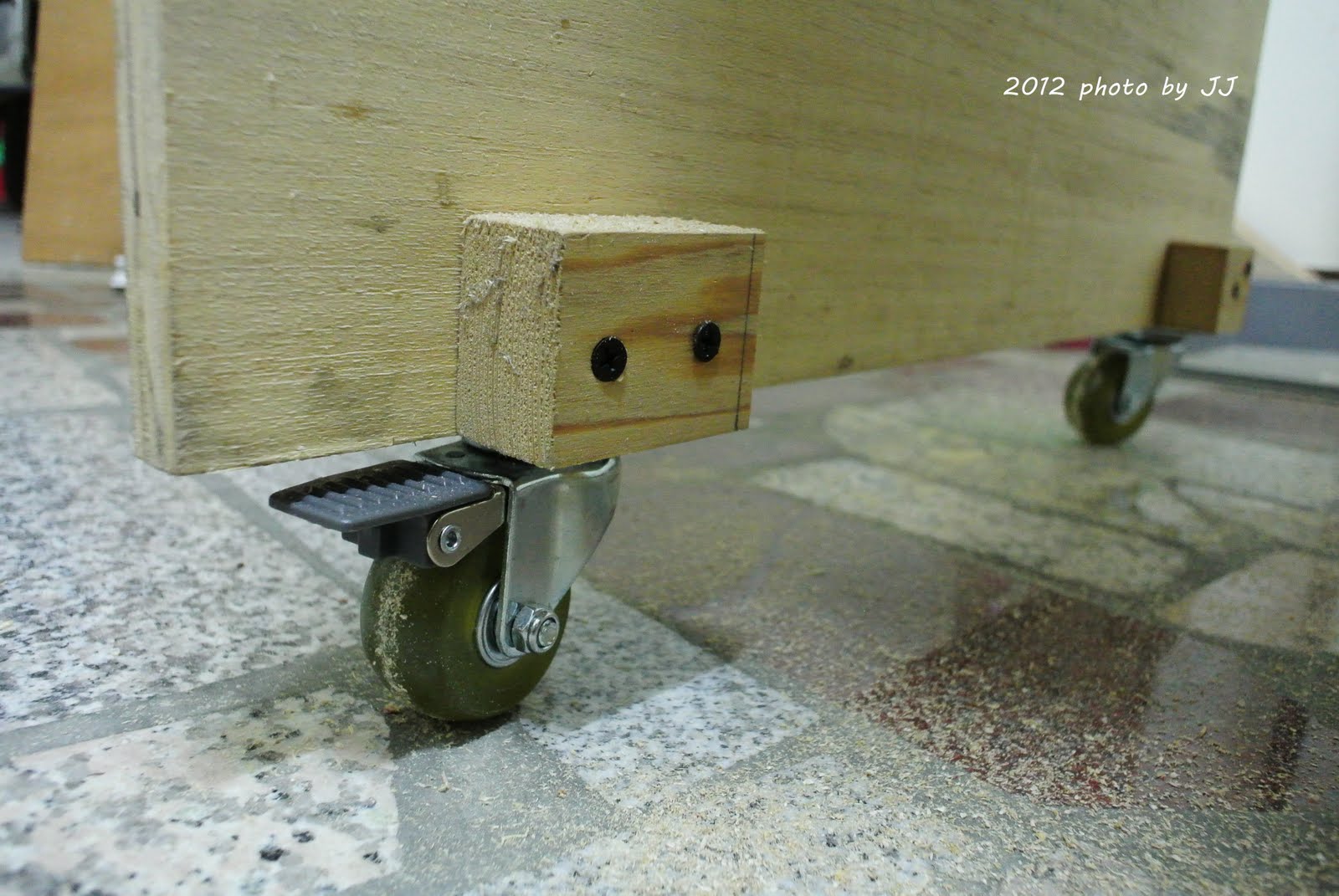

因此特地加上煞車輪,方便推至定位。
但發現花崗岩地板太過滑溜,
即使有煞車,有時也會位移,
使用時打算再輪子下套上固定板。

花了許多時間尋找適合DIY的套件,
最後選定這支據說是外國DIY族開發出來的導板。

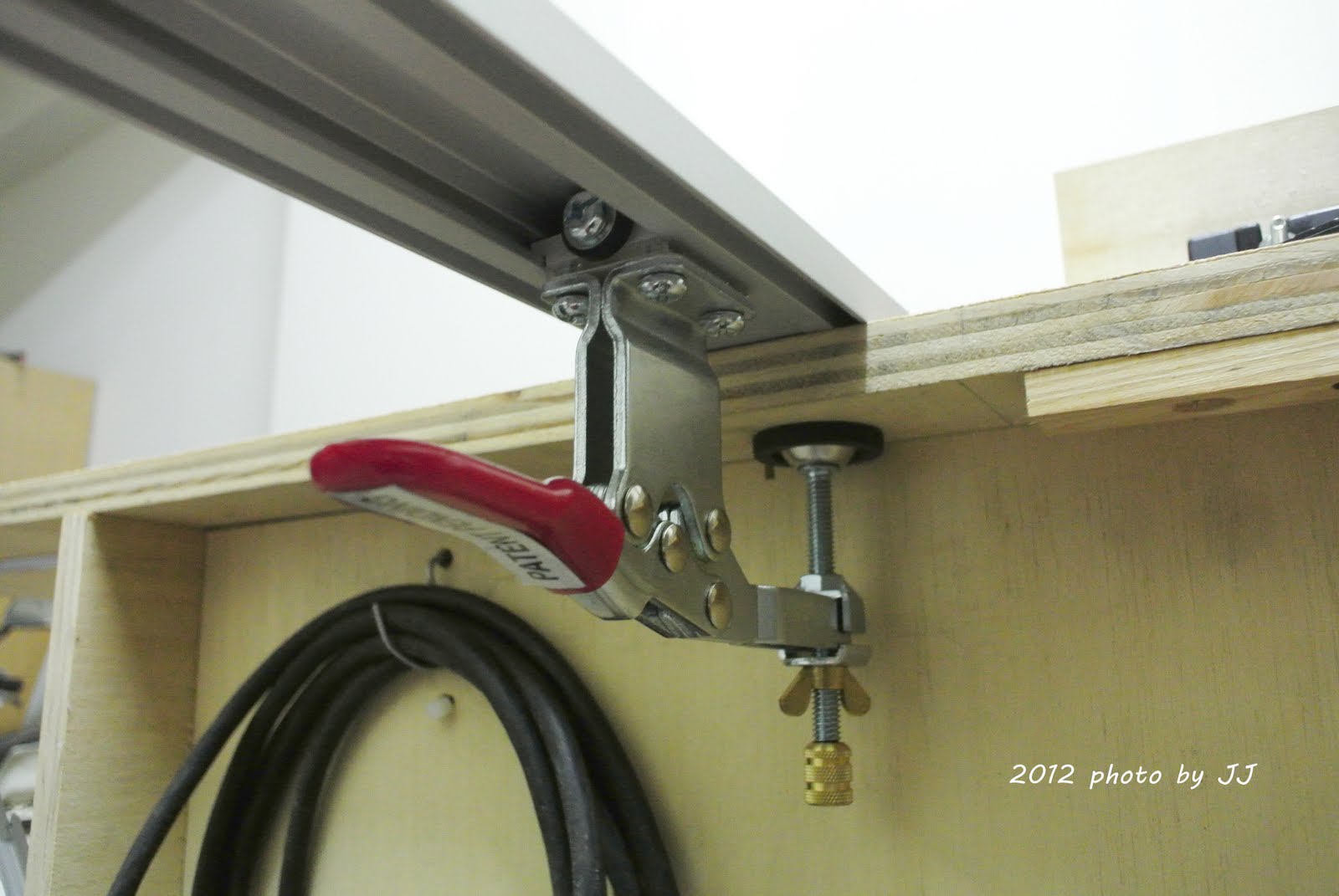

兩端各有一支下壓快速夾,
調整好高度後,
就能把導板迫緊在想要的位置。

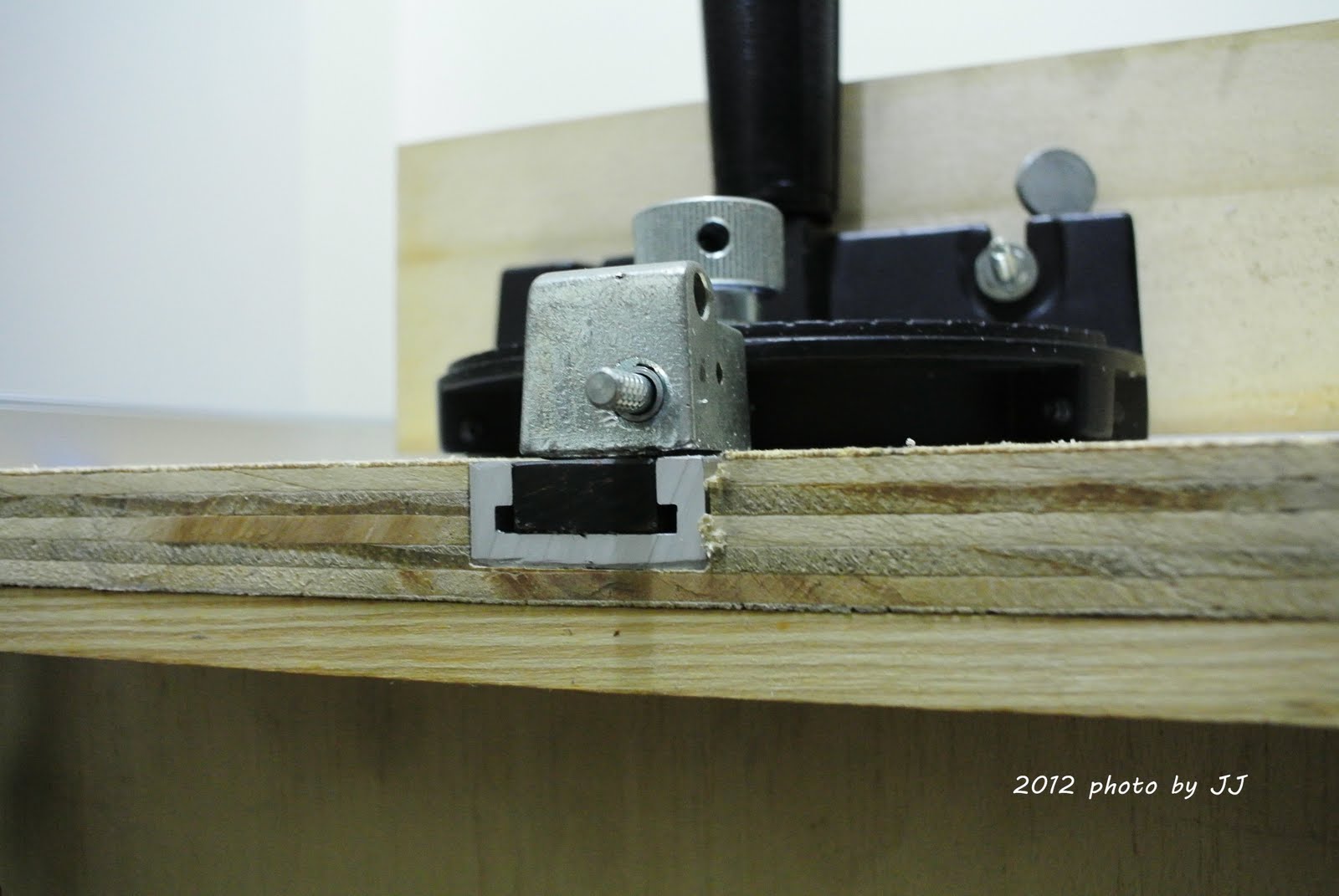

原本的角度規當然繼續留用,
但多加了一片延伸木條,提高前推時的穩定性,
而且打算再加上一支小的下壓夾。
六分板洗溝處強度不足,
另外加了垂直的強化條。


在台面洗出尺標的溝槽,把軟鋼尺貼在溝槽內,
準度此時必須試鋸校正,作好歸零動作,
以後鋸切的長度才會準。
要特別注意的是,零度線須以鋸路為準。

既然做了,就做好一點。

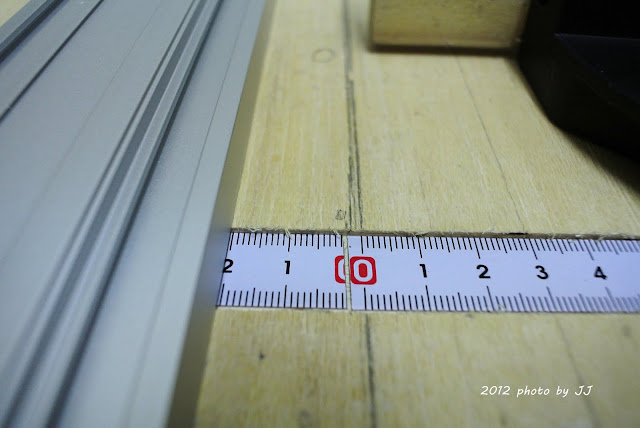

在鋸路兩側都各貼上軟鋼尺,
從照片可發現零的刻度不在同一點,
各自在鋸路的兩側,相距約2.5mm。
把導板夾緊試鋸看看,
縱切長板沒問題,而且很準!

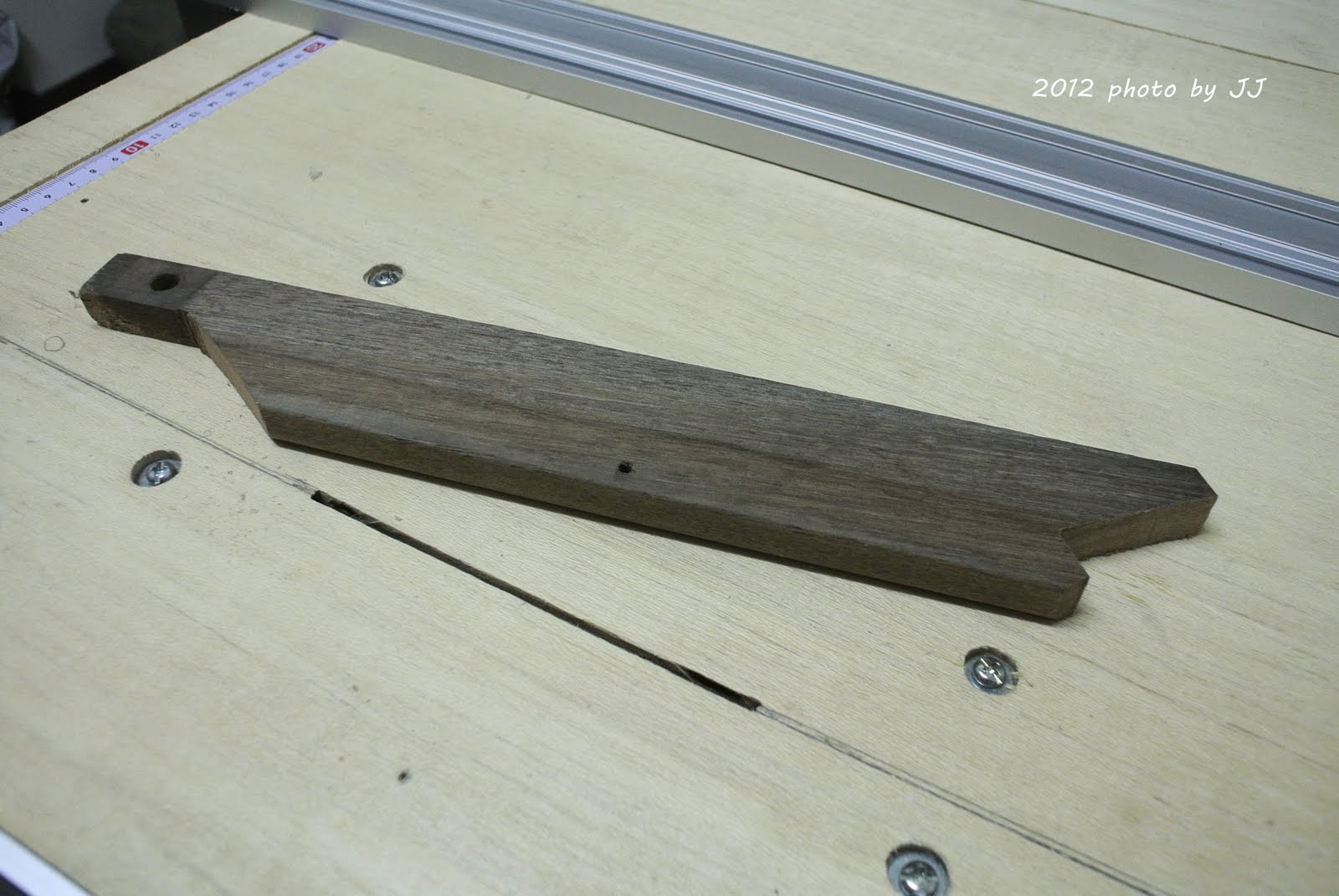

順手做了一支安全推板,
在鋸切小東西時作為手指的替身,進入危險區域,
保護十姐妹的安全,
興趣很好,但安全更重要,
每一次操作工具都得保持高度警覺。



用L尺測量,肉眼已看不出垂直誤差,
目前計畫施作的作品,
應該都在容忍範圍內。


性能提升順利完成,
只待工作桌內部再加上集塵箱,
就算大功告成了。
得趕緊買木料,
因為有一件訂單已經等了兩個月了。
